Wichtiger Hinweis! Für dieses Produkt wird weiteres Befestigungsmaterial benötigt, welches nicht automatisch im Produkt enthalten ist. Sie finden das Befestigungsmaterial weiter unten im Tab "Befestigung", oder Sie benutzen gleich unser Flächenplaner um den Bedarf an Platten, sowie Zubehör und Befestigung zu berechnen!. Einfacher geht es nicht!
Montage mit Abstandhalter und Spenglerschrauben. Unter der vorgebohrten Lichtplatte kommt zuerst ein Abstandhalter, anschließend wird die Lichtplatte von oben mit einer Spenglerschraube durch den Abstandhalter mit der Unterkonstruktion verschraubt. Bitte beachten Sie, dass die Unterkonstruktion entweder hell gestrichen, oder mit Alu-Klebeband abgeklebt sein muss. |
Alle Angaben sind unverbindliche Richtwerte und können je nach Wind- , Schneelast oder statische Berechnungen (Befestigungsmittelnachweis / Verlegeplan) abweichen. Fragen Sie ggf. Ihr Statiker |
Verwenden Sie zur Befestigung der Platten unsere Systemschrauben. |
Die Dachneigung sollte mindestens 7° betragen. Ab 10° macht sich der Selbstreinigungseffekt bemerkbar. |
Zur Platte zeigende Unterkonstruktionsteile müssen hell sein, damit keine gefährliche Hitze entstehen kann, die eine Verformung oder Verfärbung der Platten zur Folge hat. Bei der Montage von Industrie-Lichtplatten ist zusätzlich dafür Sorge zutragen, dass die Stellen an denen die Lichtplatte auf das Blech lappt ebenfalls mit Aluklebefolie abgeklebt wird. Hierzu eignet sich helle Dispersionsfarbe oder Aluklebefolie |
Falls erforderlich, nutzen Sie zum Zuschneiden der Platten einen Handsäge mit feiner Zahnung oder mit einen elektrischen Handkreissäge (Geschw. 2.500 Umdr./Min.) lassen sich die Platten leicht schneiden. Achtung: während des Schneidens muss die Platte fixiert sein. |
Bei Platten von bis zu 3 m Länge sollten alle Befestigungslöcher eine Bohrweite haben, die 3 mm mehr beträgt, als der Durchmesser des Befestigungsschaftes. Die Bohrweite vergrößert sich um 1 mm je zusätzlichen Meter Länge bei längeren Platten. Bitte Stufen- oder Kegelbohrer verwenden |
Die Platten dürfen nur auf einer Laufbohle betreten werden |
Beachten Sie stets die Lager- und Montageanweisungen des Herstellers! |

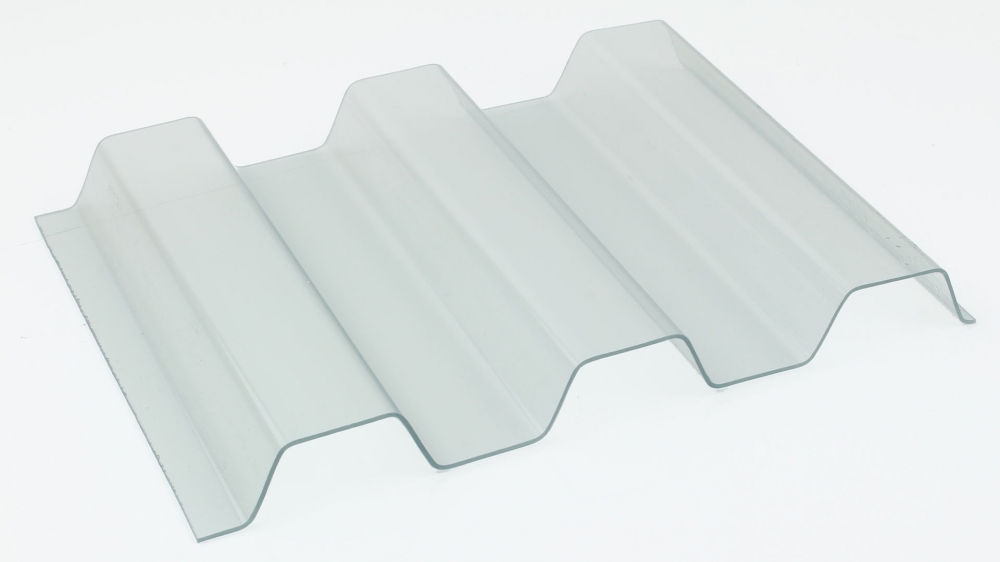

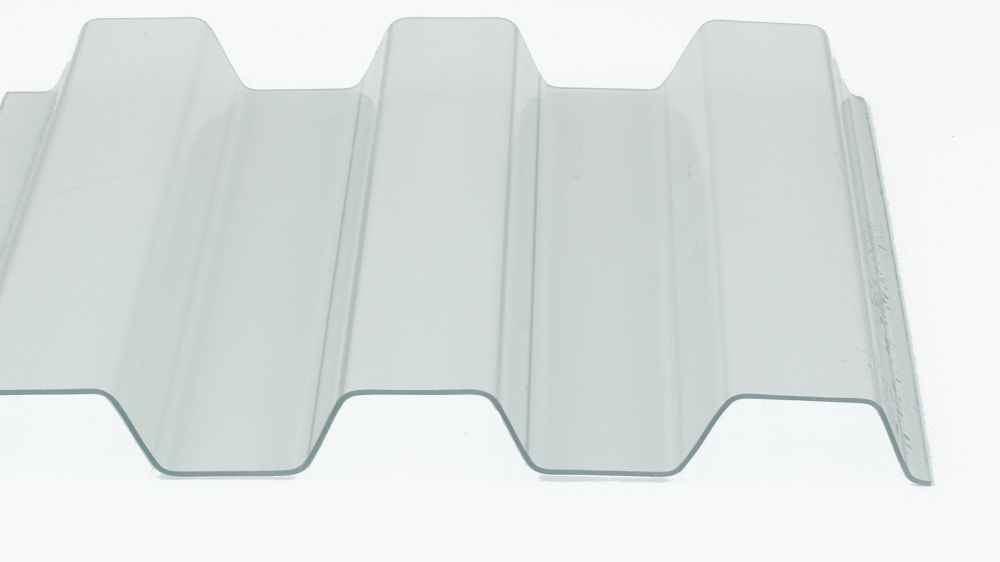

Material: | PVC |
Materialstärke: | 1,2 mm |

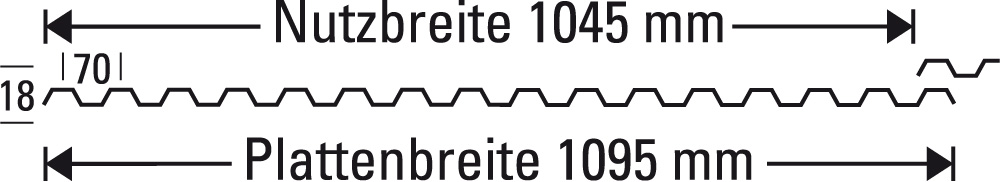

Profil: | Spundwand 70/18 |
Breite: | 1095 mm |
Nutzbreite: | 1045 mm |
Lieferbare Längen | 500,1000,1500,2000,2500,3000,3500,4000,4500,5000,6000,7000,8000 mm |
Farbe: | Klarbläulich |
Struktur: | unstrukturiert, glatt |
Lichtdurchlässigkeit: | 85% |
Gewicht (ca.): | 1,76 kg / m² |
UV-Schutz: | durchgehend UV-Beständig |
Brandklasse: | B1 (nach DIN4102) |
Temperaturbeständigkeit: | bis 60°C |
Unterstüzungsabstand: | max 700 mm |
Befestigungsbedarf: | 8 Schrauben und Abstandhalter pro m² |
Garantie: | 5 Jahre Hagelbeständigkeit und Lichttransmission |
