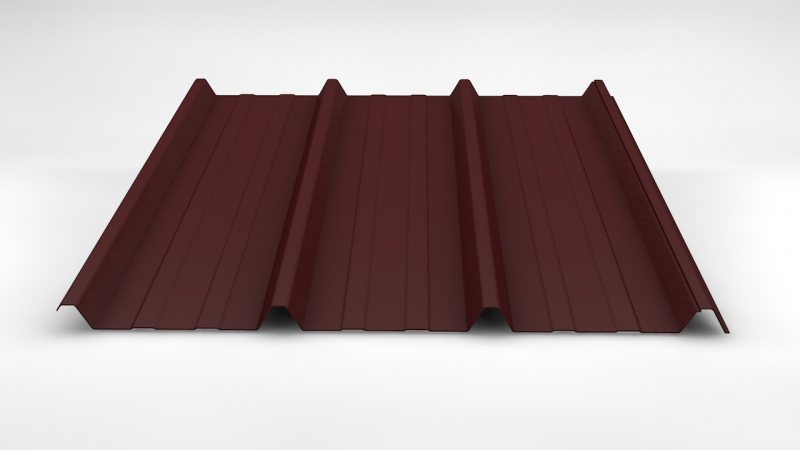

Trapezblech W45/1000 Dachprofil - Antitropf - Stahl 0,5mm Beschichtung 35 µm Rot (ähnlich RAL 3009)

Unsere güteüberwachten Trapezbleche Profil W-45/1000 (45/333 aus Stahl in 35 µm Mattpolyester Rot (ähnlich RAL 3009) (0,5 mm Materialstärke) sind leicht und schnell zu verarbeiten. Vorteile der Dachplatten sind ihr geringes Gewicht von ca. 5,35 kg pro Quadratmeter und die Möglichkeit diese Dachbleche bis zu 10000 mm zu produzieren.Die Trapezbleche haben eine Nutzbreite von 1000 mm. Sie haben die Möglichkeit die Länge der Dachplatten im Bereich von 15 bis 1000 cm zentimetergenau auszuwählen. Die 35 µm Mattpolyester-Beschichtung in Rot (ähnlich RAL 3009) des Trapezbleches schützt das Dachblech hochwertig vor Witterungseinflüsse. Auf dieses Blech gewährt der Hersteller 10 Jahre Garantie auf Beschichtung und Durchrostung.Profilbleche mit Antitropfbeschichtung, auch Antikondensvlies genannt, werden bei Gebäuden mit nicht isolierten Dächern und Kondensationsproblemen verarbeitet. Durch Temperaturunterschiede entsteht bei den Profillechen an der Unterseite Kondenswasser, welches zum herabtropfen führt. Im Frühjahr und Herbst sieht man bei offenen Gebäuden oft das Problem der Schwitzwasserbildung an der Unterseite der Profilbleche. Die Vliesstoffbeschichtung ist in der Lage diese Feuchtigkeit 1100g/qm aufzunehmen und nach Temperaturausgleich wieder langsam an die Umgebung zurückzugeben. Voraussetzung dafür ist eine entsprechende Luftzirkulation, d. h. das Gebäude darf nicht völlig geschlossen sein. Weiterhin wirkt das Antitropfvlies entdröhnend, das bedeutet weniger Geräuschentwicklung bei Regen und Hagel.Der Vliesstoff wird werkseitig im oberen und unteren Bereich ca. 10cm entfernt. Dies ist wichtig damit der Vliesstoff kein Regenwasser aufnehmen kann.Werden die Profilbleche bauseitig geschnitten, sind die Querstöße und der Traufbereich der Vliesstoffbeschichtung mit Vlieslack mindestens 10 cm breit zu behandeln, damit der Vliesstoff kein Regenwasser aufnehmen kann, bzw. durch die Querüberlappung eindringen kann. Das Trapezblech W45/1000 hat eine Höhe von 45 mm und ist damit besonders stabil. Durch die hohen Trapezberge kann bei der Unterkonstruktion mit größeren Unterstützungsabständen gearbeitet werden.Ob Neueindeckung oder Sanierung diese Trapezbelche finden in vielen Bereichen Ihren Einsatz. Die Bleche sind bestens geeignet, um große und kleine Bedachungen wie zum Beispiel Carports, Garagen, Schuppen oder Hallen einzudecken. Damit die Bleche beim verschrauben der Überlappungsbereiche nicht herunter gedrückt werden, sind diese zusätzlich mit einem Stützfuß versehen. Dies ist ein besonderer Vorteil und ermöglicht eine noch einfachere und schnellere Montage. Trapezblech W45/1000 Dachprofil - Antitropf - Stahl 0,5mm Beschichtung 35 µm Rot (ähnlich RAL 3009)

Artikelnummer:

515029W45LV

Farbe:

Rot (ähnlich RAL 3009)

Verkaufseinheit:

m²

Lieferzeit:

Voraussichtlich wieder erhältich ab: 28. KW

Preis ab:

Preis pro m²:

Befestigung

Montage mit Kalotten und Edelstahlschrauben nach DIN EN 1090! Die Trapezbleche unbedingt vorher Vorbohren! Die Kalotte oben auf die Platte legen und die Edelstahlschraube durch die Kalotte mit der Unterkonstruktion verschrauben. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Montage mit Kalotten und Edelstahlschrauben nach DIN EN 1090! Die Trapezbleche unbedingt vorher Vorbohren! Die Kalotte oben auf die Platte legen und die Edelstahlschraube durch die Kalotte mit der Unterkonstruktion verschrauben. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Befestigungsbedarf pro m² 5 mal Kalotten 25/30 für Typ W45 5 mal Edelstahlschrauben 6,5 x 90 mm 2,5 mal SW8-Schrauben 4,8 x 20 mm
Montage mit verzinkten Schrauben in der Tiefsicke. Die Platten werden im Wellental (Tiefsicke) durch selbstbohrende verzinkte Schrauben mit der Unterkonstruktion verschraubt. Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Montage mit verzinkten Schrauben in der Tiefsicke. Die Platten werden im Wellental (Tiefsicke) durch selbstbohrende verzinkte Schrauben mit der Unterkonstruktion verschraubt. Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Befestigungsbedarf pro m² 5 mal SW8-Schrauben 4,8 x 35 mm 2,5 mal SW8-Schrauben 4,8 x 20 mm
Alle Angaben sind unverbindliche Richtwerte und können je nach Wind- , Schneelast oder statische Berechnungen (Befestigungsmittelnachweis / Verlegeplan) abweichen. Fragen Sie ggf. Ihr Statiker

Kalotten 25/30 für Typ W45

Montage Hochsicke
Trapezbleche W45/1000
Oxidrot RAL 3009
Beutel à 100 Stück

Edelstahlschrauben 6,5 x 90 mm

Montage Hochsicke
Holz-Unterkonstruktion
ohne Bohrspitze
Blank
Karton à 100 Stück

SW8-Schrauben 4,8 x 35 mm

Montage Tiefsicke
Holz-Unterkonstruktion
mit Bohrspitze
Oxidrot RAL 3009
Karton à 100 Stück

SW8-Schrauben 4,8 x 20 mm

Überlappungs- / Verbindungsschraube
mit Bohrspitze
Oxidrot RAL 3009
Karton à 100 Stück

SW8-Metallschrauberklinge

SW8-Systemschrauben
mit Federring
Blank
1 Stück

Schrauberklinge 3/8"

6,5 mm Edelstahlschrauben
mit Federring
Blank
1 Stück

Verarbeitungshinweise

Verwenden Sie zur Befestigung der Platten unsere Systemschrauben.
Falls erforderlich, nutzen Sie zum Zuschneiden der Platten einen Knabber bzw. eine Kreis-oder Stichsäge.
Verwenden Sie bei selbst vorgenommenen Zuschnitten unsere Reparaturfarbe zum Schutz der Schnittkante.
Bitte beachten Sie bei der Montage, dass die Antitropf-Beschichtung beim Verlegen der Bleche nicht über die Dachlatten gezogen werden darf. Es muss darauf geachtet werden, dass der Vlies bei der Montage nicht verschmutzt wird.
Beachten Sie stets die Lager- und Montageanweisungen des Herstellers!

Für dieses Profil ist werkseitig an der Produktionsanlage eine Vorrichtung installiert, welche den Vliesstoff im oberen und unteren Bereich ca. 10cm entfernt und dadurch die Kapillarwirkung der Fasern unterbricht. Für dieses Profil ist kein Vlieslack erforderlich. Es sei denn, die Bleche werden von Ihnen bauseits zugeschnitten sodass die werkseitig behandelte Seite abgeschnitten wird. In dem Fall muss der obere und/oder untere Bereich mit Vlieslack versiegelt werden.

Unbedingt für eine ausreichende Be- und Entlüftung sorgen, damit die in der Vliesstoffbeschichtung gespeicherte Feuchtigkeit wieder austrocknen kann. Nicht unter zehn Grad Dachneigung verlegen!

Technische Daten

Material:	verzinkter Stahl
Materialstärke:	0,5 mm
Zinkauflage:	275 g/m²
Profil:	Trapezprofil 45/1000
Ausführung:	Dach mit Antitropf
Breite:	1069 mm
Nutzbreite:	1000 mm
Lieferbare Längen	von 15 cm bis 1000 cm
Beschichtung (Oberseite) :	35 µm Mattpolyester
Farbe:	Rot (ähnlich RAL 3009)
Struktur:	matt, leicht gemustert
Unterseite:	15 µm Polyester RAL 7035 Lichtgrau
Antitropf-Beschichtung (Unterseite) :	Feuchtigkeitsaufnahme: 1100 g/m²
Gewicht (ca.):	5,35 kg / m²
Befestigungsbedarf:	5 Schrauben pro m²
Garantie:	10 Jahre Garantie

Zubehör

An dieser Stelle zeigen wir Ihnen das meist gekaufte Zubehör und Befestigungsmaterial für Trapezblech W45/1000 Dachprofil - Antitropf - Stahl 0,5mm Beschichtung 35 µm Rot (ähnlich RAL 3009). Weiteres Befestigungsmaterial wie Edelstahlschrauben, Schrauben für Metallunterkonstruktion oder sonstiges Zubehör wie Unterspannbahnen finden Sie unter Befestigungsmaterial & Zubehör
