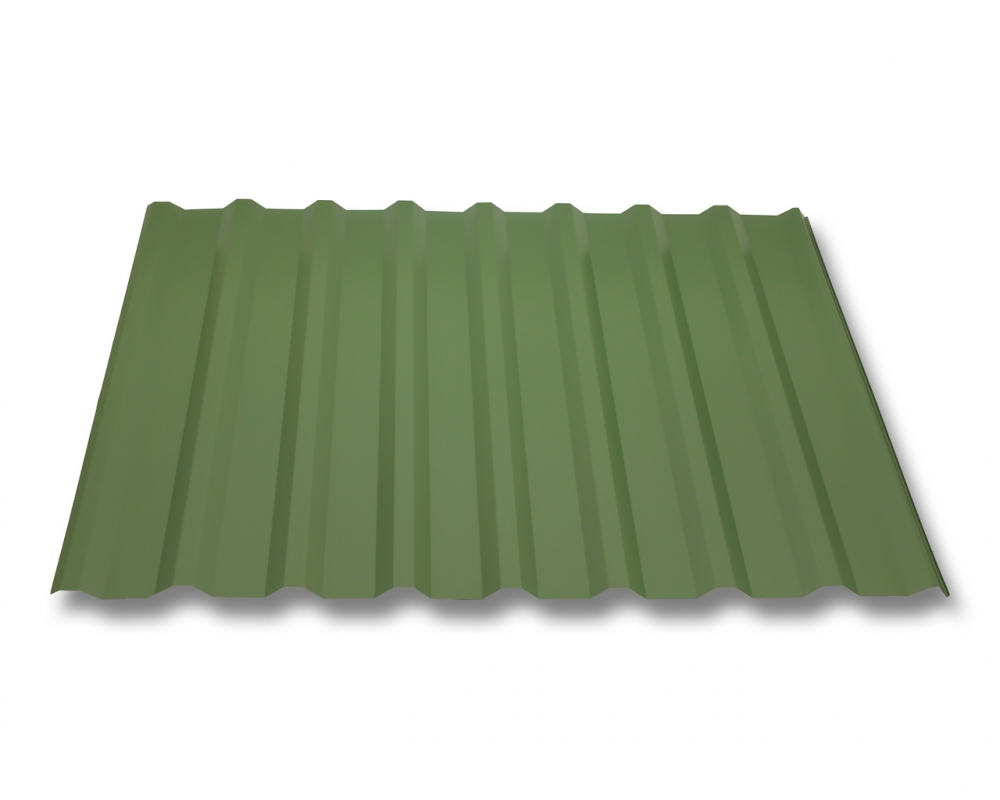

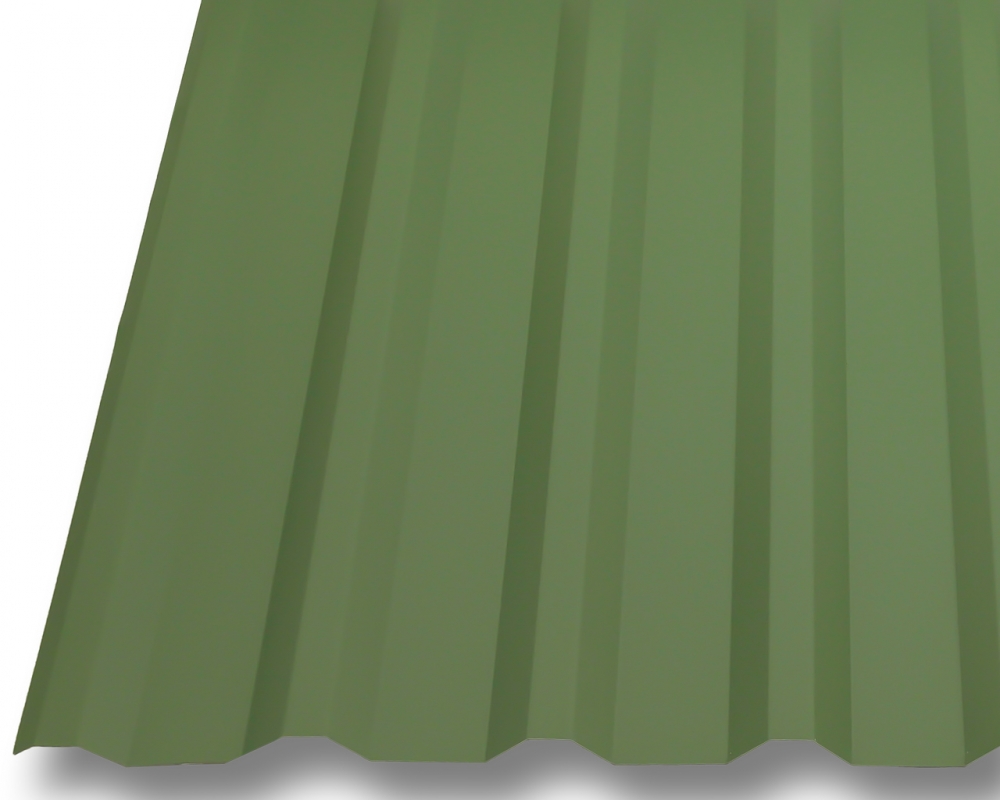

Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm Beschichtung 25 µm Resedagrün RAL 6011

Unsere güteüberwachten Trapezbleche Profil W20 aus Stahl in 25 µm Polyester Resedagrün RAL 6011 (0,5 mm Materialstärke) sind leicht und schnell zu verarbeiten. Vorteile der Dachplatten sind ihr geringes Gewicht von ca. 5 kg pro Quadratmeter und die Möglichkeit diese Dachbleche bis zu 9000 mm zu produzieren.Durch Ihre Nutzbreite von 1100 mm ist das W20 Trapezblech unsere breiteste Platte im Sortiment und man kann somit mit weniger Platten bei bestimmten Dachbreiten auskommen. Sie haben die Möglichkeit die Länge der Dachplatten im Bereich von 15 bis 900 cm zentimetergenau auszuwählen. Die 25 µm Polyester-Beschichtung in Resedagrün RAL 6011 des Trapezbleches schützt das Dachblech hochwertig vor Witterungseinflüsse. Auf dieses Blech gewährt der Hersteller 5 Jahre Garantie auf Durchrostung.Profilbleche mit Antitropfbeschichtung, auch Antikondensvlies genannt, werden bei Gebäuden mit nicht isolierten Dächern und Kondensationsproblemen verarbeitet. Durch Temperaturunterschiede entsteht bei den Profillechen an der Unterseite Kondenswasser, welches zum herabtropfen führt. Im Frühjahr und Herbst sieht man bei offenen Gebäuden oft das Problem der Schwitzwasserbildung an der Unterseite der Profilbleche. Die Vliesstoffbeschichtung ist in der Lage diese Feuchtigkeit 1100g/qm aufzunehmen und nach Temperaturausgleich wieder langsam an die Umgebung zurückzugeben. Voraussetzung dafür ist eine entsprechende Luftzirkulation, d. h. das Gebäude darf nicht völlig geschlossen sein. Weiterhin wirkt das Antitropfvlies entdröhnend, das bedeutet weniger Geräuschentwicklung bei Regen und Hagel.Der Vliesstoff wird werkseitig im oberen und unteren Bereich ca. 10cm entfernt. Dies ist wichtig damit der Vliesstoff kein Regenwasser aufnehmen kann.Werden die Profilbleche bauseitig geschnitten, müssen diese zum Beispiel mit unserem separat erhältlichen Vlieslack nachbehandelt werden um den Vlies wieder zu sättigen. Die Trapezbleche eignen sich zur Neueindeckung ebenso gut, wie zur Sanierung alter Dachflächen. Die Haupteinsatzgebiete dieser Dachbleche sind die Verarbeitung, auf Hallendächern, Carports, Garagen oder Unterständen. Das Dachblech W20 in 25 µm Polyester Resedagrün RAL 6011 (0,5 mm Materialstärke) kann auch als Wandblech genutzt werden. Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm Beschichtung 25 µm Resedagrün RAL 6011

Artikelnummer:

505061W20LV

Farbe:

Resedagrün RAL 6011

Verkaufseinheit:

m²

Lieferzeit:

ca. 1 bis 2 Wochen

Preis ab:

Preis pro m²:

Wichtiger Hinweis! Für dieses Produkt wird weiteres Befestigungsmaterial benötigt, welches nicht automatisch im Produkt enthalten ist. Sie finden das Befestigungsmaterial weiter unten im Tab "Befestigung", oder Sie benutzen gleich unser Flächenplaner um den Bedarf an Platten, sowie Zubehör und Befestigung zu berechnen!. Einfacher geht es nicht!

Befestigung

Montage mit Kalotten und verzinkten Schrauben. Die Kalotte oben auf die Platte legen und die selbstbohrende Schraube durch die Kalotte mit der Unterkonstruktion verschrauben.Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Montage mit Kalotten und verzinkten Schrauben. Die Kalotte oben auf die Platte legen und die selbstbohrende Schraube durch die Kalotte mit der Unterkonstruktion verschrauben.Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Befestigungsbedarf pro m² 5,5 mal Kalotten 26/49 für Typ W20 5,5 mal SW8-Schrauben 4,8 x 60 mm 2,5 mal SW8-Schrauben 4,8 x 20 mm
Montage mit Kalotten und Edelstahlschrauben nach DIN EN 1090! Die Trapezbleche unbedingt vorher Vorbohren! Die Kalotte oben auf die Platte legen und die Edelstahlschraube durch die Kalotte mit der Unterkonstruktion verschrauben. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Montage mit Kalotten und Edelstahlschrauben nach DIN EN 1090! Die Trapezbleche unbedingt vorher Vorbohren! Die Kalotte oben auf die Platte legen und die Edelstahlschraube durch die Kalotte mit der Unterkonstruktion verschrauben. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Befestigungsbedarf pro m² 5,5 mal Kalotten 26/49 für Typ W20 5,5 mal Edelstahlschrauben 6,5 x 65 mm 2,5 mal SW8-Schrauben 4,8 x 20 mm
Montage mit verzinkten Schrauben in der Tiefsicke. Die Platten werden im Wellental (Tiefsicke) durch selbstbohrende verzinkte Schrauben mit der Unterkonstruktion verschraubt. Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Montage mit verzinkten Schrauben in der Tiefsicke. Die Platten werden im Wellental (Tiefsicke) durch selbstbohrende verzinkte Schrauben mit der Unterkonstruktion verschraubt. Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. Befestigungsbedarf pro m² 5,5 mal SW8-Schrauben 4,8 x 35 mm 2,5 mal SW8-Schrauben 4,8 x 20 mm
Alle Angaben sind unverbindliche Richtwerte und können je nach Wind- , Schneelast oder statische Berechnungen (Befestigungsmittelnachweis / Verlegeplan) abweichen. Fragen Sie ggf. Ihr Statiker

Kalotten 26/49 für Typ W20

Montage Hochsicke
Trapezbleche W20/1100
Resedagrün RAL 6011
Beutel à 100 Stück

Edelstahlschrauben 6,5 x 65 mm

Montage Hochsicke
Holz-Unterkonstruktion
ohne Bohrspitze
Blank
Karton à 100 Stück

SW8-Schrauben 4,8 x 60 mm

Montage Hochsicke
Holz-Unterkonstruktion
mit Bohrspitze
Resedagrün RAL 6011
Karton à 100 Stück

SW8-Schrauben 4,8 x 35 mm

Montage Tiefsicke
Holz-Unterkonstruktion
mit Bohrspitze
Resedagrün RAL 6011
Karton à 100 Stück

SW8-Schrauben 4,8 x 20 mm

Überlappungs- / Verbindungsschraube
mit Bohrspitze
Resedagrün RAL 6011
Karton à 100 Stück

SW8-Metallschrauberklinge

SW8-Systemschrauben
mit Federring
Blank
1 Stück

Schrauberklinge 3/8"

6,5 mm Edelstahlschrauben
mit Federring
Blank
1 Stück

Verarbeitungshinweise

Verwenden Sie zur Befestigung der Platten unsere Systemschrauben.
Falls erforderlich, nutzen Sie zum Zuschneiden der Platten einen Knabber bzw. eine Kreis-oder Stichsäge.
Verwenden Sie bei selbst vorgenommenen Zuschnitten unsere Reparaturfarbe zum Schutz der Schnittkante.

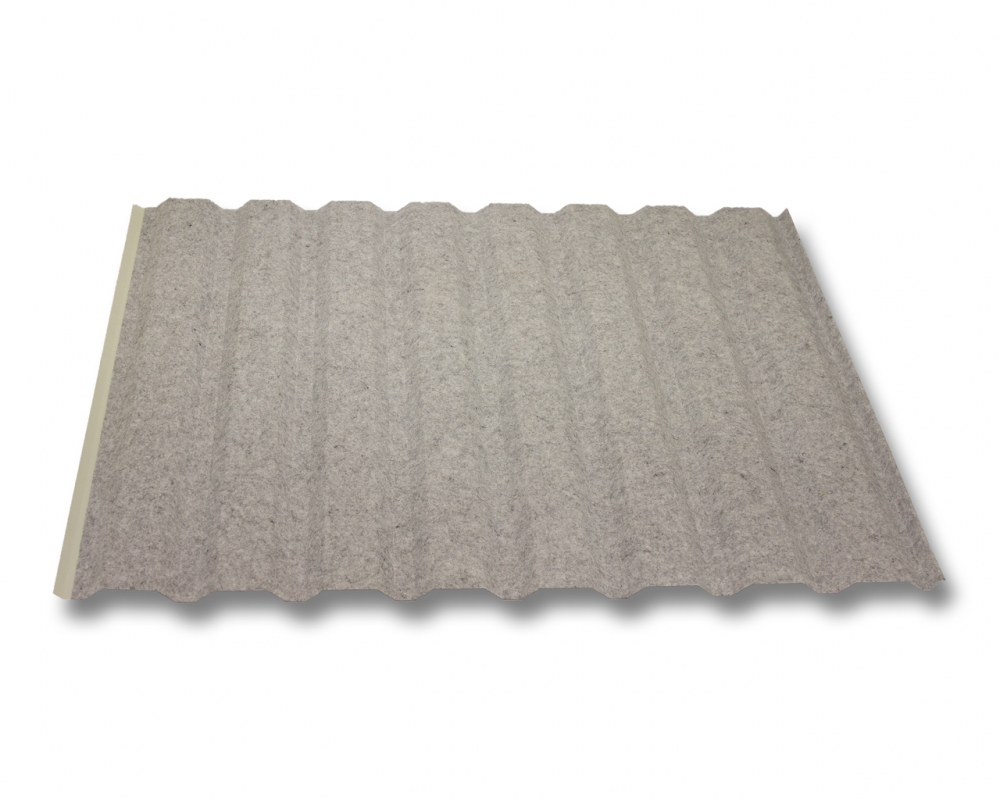

Bitte beachten Sie bei der Montage, dass die Antitropf-Beschichtung beim Verlegen der Bleche nicht über die Dachlatten gezogen werden darf. Es muss darauf geachtet werden, dass der Vlies bei der Montage nicht verschmutzt wird.
Beachten Sie stets die Lager- und Montageanweisungen des Herstellers!

Für dieses Profil ist werkseitig an der Produktionsanlage eine Vorrichtung installiert, welche den Vliesstoff im oberen und unteren Bereich ca. 10cm entfernt und dadurch die Kapillarwirkung der Fasern unterbricht. Für dieses Profil ist kein Vlieslack erforderlich. Es sei denn, die Bleche werden von Ihnen bauseits zugeschnitten sodass die werkseitig behandelte Seite abgeschnitten wird. In dem Fall muss der obere und/oder untere Bereich mit Vlieslack versiegelt werden.

Unbedingt für eine ausreichende Be- und Entlüftung sorgen, damit die in der Vliesstoffbeschichtung gespeicherte Feuchtigkeit wieder austrocknen kann. Nicht unter zehn Grad Dachneigung verlegen!

Technische Daten

Material:	verzinkter Stahl
Materialstärke:	0,5 mm
Zinkauflage:	275 g/m²
Profil:	Trapezprofil 20/1100
Ausführung:	Dach mit Antitropf
Breite:	1135 mm
Nutzbreite:	1100 mm
Lieferbare Längen	von 15 cm bis 900 cm
Beschichtung (Oberseite) :	25 µm Polyester
Farbe:	Resedagrün RAL 6011
Struktur:	leicht glänzend, glatt
Unterseite:	15 µm Polyester RAL 7035 Lichtgrau
Antitropf-Beschichtung (Unterseite) :	Feuchtigkeitsaufnahme: 1100 g/m²
Gewicht (ca.):	4,9 kg / m²
Befestigungsbedarf:	5,5 Schrauben pro m²
Garantie:	5 Jahre Garantie

Zubehör

An dieser Stelle zeigen wir Ihnen das meist gekaufte Zubehör und Befestigungsmaterial für Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm Beschichtung 25 µm Resedagrün RAL 6011. Weiteres Befestigungsmaterial wie Edelstahlschrauben, Schrauben für Metallunterkonstruktion oder sonstiges Zubehör wie Unterspannbahnen finden Sie unter Befestigungsmaterial & Zubehör
