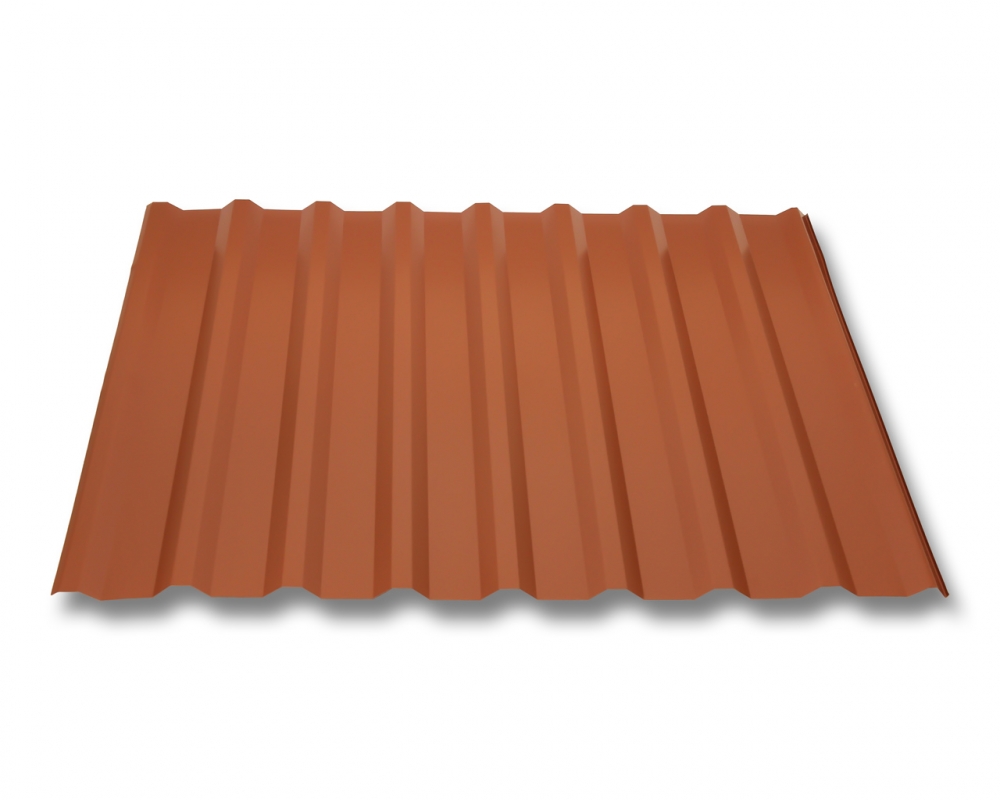

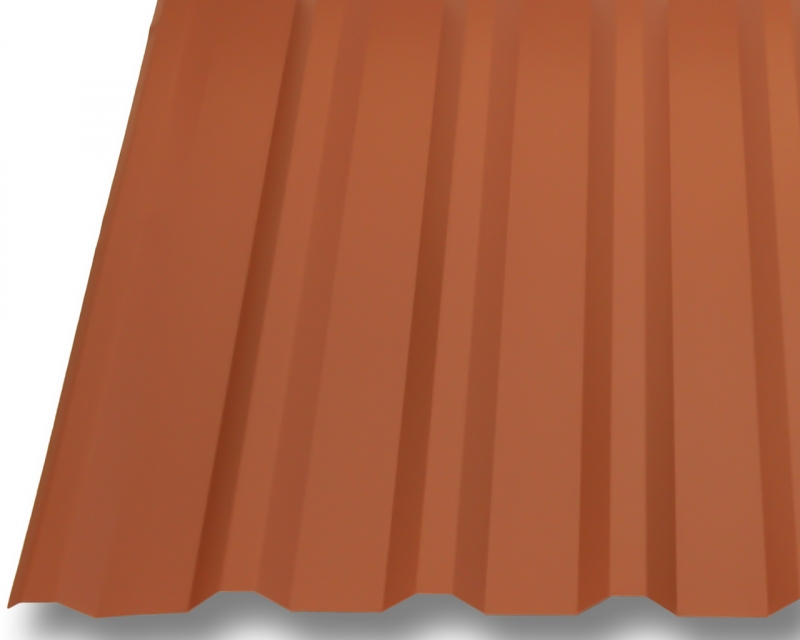

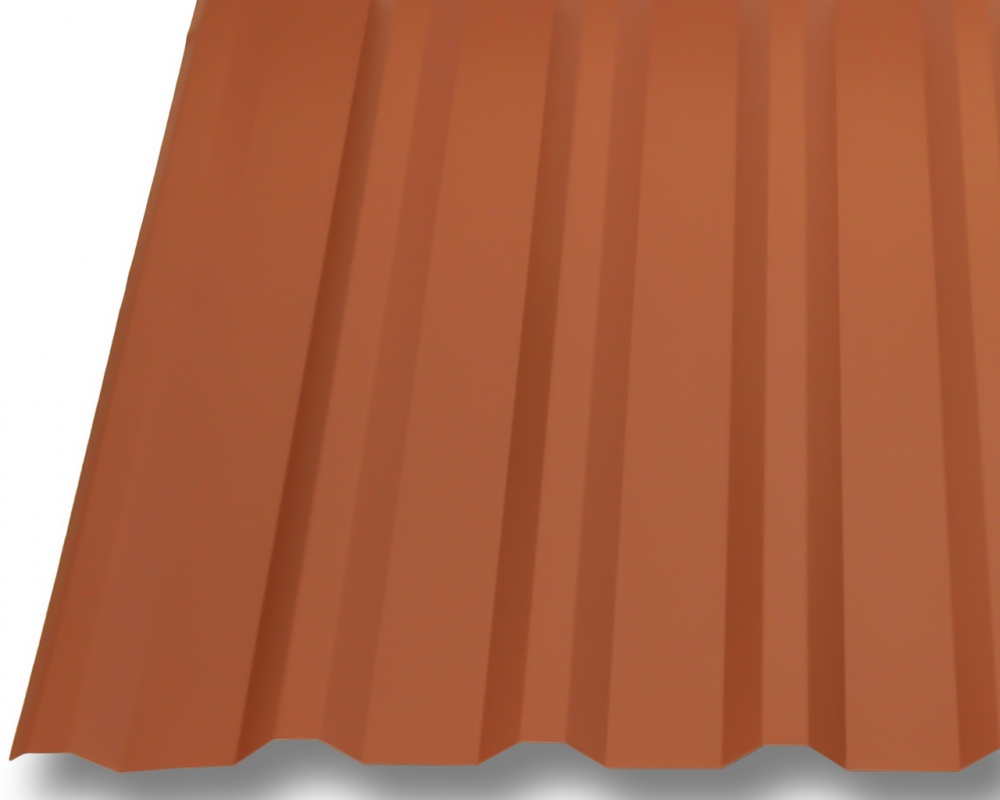

Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm Beschichtung 35 µm Ziegelrot (ähnlich RAL 8004)


  • Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm #1
  • Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm #2
  • Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm #3
  • Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm #4
Unsere güteüberwachten Trapezbleche Profil W20 aus Stahl in 35 µm Mattpolyester Ziegelrot (ähnlich RAL 8004) (0,5 mm Materialstärke) sind leicht und schnell zu verarbeiten. Vorteile der Dachplatten sind ihr geringes Gewicht von ca. 5 kg pro Quadratmeter und die Möglichkeit diese Dachbleche bis zu 9000 mm zu produzieren.Durch Ihre Nutzbreite von 1100 mm ist das W20 Trapezblech unsere breiteste Platte im Sortiment und man kann somit mit weniger Platten bei bestimmten Dachbreiten auskommen. Sie haben die Möglichkeit die Länge der Dachplatten im Bereich von 15 bis 900 cm zentimetergenau auszuwählen. Die 35 µm Mattpolyester-Beschichtung in Ziegelrot (ähnlich RAL 8004) des Trapezbleches schützt das Dachblech hochwertig vor Witterungseinflüsse. Auf dieses Blech gewährt der Hersteller 10 Jahre Garantie auf Beschichtung und Durchrostung.Profilbleche mit Antitropfbeschichtung, auch Antikondensvlies genannt, werden bei Gebäuden mit nicht isolierten Dächern und Kondensationsproblemen verarbeitet. Durch Temperaturunterschiede entsteht bei den Profillechen an der Unterseite Kondenswasser, welches zum herabtropfen führt. Im Frühjahr und Herbst sieht man bei offenen Gebäuden oft das Problem der Schwitzwasserbildung an der Unterseite der Profilbleche. Die Vliesstoffbeschichtung ist in der Lage diese Feuchtigkeit 1100g/qm aufzunehmen und nach Temperaturausgleich wieder langsam an die Umgebung zurückzugeben. Voraussetzung dafür ist eine entsprechende Luftzirkulation, d. h. das Gebäude darf nicht völlig geschlossen sein. Weiterhin wirkt das Antitropfvlies entdröhnend, das bedeutet weniger Geräuschentwicklung bei Regen und Hagel.Der Vliesstoff wird werkseitig im oberen und unteren Bereich ca. 10cm entfernt. Dies ist wichtig damit der Vliesstoff kein Regenwasser aufnehmen kann.Werden die Profilbleche bauseitig geschnitten, müssen diese zum Beispiel mit unserem separat erhältlichen Vlieslack nachbehandelt werden um den Vlies wieder zu sättigen. Die Trapezbleche eignen sich zur Neueindeckung ebenso gut, wie zur Sanierung alter Dachflächen. Die Haupteinsatzgebiete dieser Dachbleche sind die Verarbeitung, auf Hallendächern, Carports, Garagen oder Unterständen. Das Dachblech W20 in 35 µm Mattpolyester Ziegelrot (ähnlich RAL 8004) (0,5 mm Materialstärke) kann auch als Wandblech genutzt werden. Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm Beschichtung 35 µm Ziegelrot (ähnlich RAL 8004)
Artikelnummer:
515075W20LV
Farbe:
Ziegelrot (ähnlich RAL 8004)
Verkaufseinheit:
Lieferzeit:
ca. 1 bis 2 Wochen

Preis ab:
Preis pro m²:

cm
Stück

Ihr Preis:

4,61 EUR*

Flaeche:
Gewicht:

Versandkosten :

Bitte warten, Daten werden berechnet

* Alle Preisangaben inkl. MwSt. und zzgl. Versandkosten


Wichtiger Hinweis! Für dieses Produkt wird weiteres Befestigungsmaterial benötigt, welches nicht automatisch im Produkt enthalten ist. Sie finden das Befestigungsmaterial weiter unten im Tab "Befestigung", oder Sie benutzen gleich unser Flächenplaner um den Bedarf an Platten, sowie Zubehör und Befestigung zu berechnen!. Einfacher geht es nicht!


Montage mit Kalotten und verzinkten Schrauben.
Die Kalotte oben auf die Platte legen und die selbstbohrende Schraube durch die Kalotte mit der Unterkonstruktion verschrauben.Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt.

Montage mit Kalotten und Edelstahlschrauben nach DIN EN 1090!

Die Trapezbleche unbedingt vorher Vorbohren! Die Kalotte oben auf die Platte legen und die Edelstahlschraube durch die Kalotte mit der Unterkonstruktion verschrauben. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt.
Montage mit verzinkten Schrauben in der Tiefsicke.
Die Platten werden im Wellental (Tiefsicke) durch selbstbohrende verzinkte Schrauben mit der Unterkonstruktion verschraubt. Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt.
Alle Angaben sind unverbindliche Richtwerte und können je nach Wind- , Schneelast oder statische Berechnungen (Befestigungsmittelnachweis / Verlegeplan) abweichen. Fragen Sie ggf. Ihr Statiker
Kalotten 26/49 für Typ W20
Kalotten 26/49 für Typ W20

Montage Hochsicke
Trapezbleche W20/1100
Kupferbraun RAL 8004
Beutel à 100 Stück

€ 30,64
Edelstahlschrauben 6,5 x 65 mm
Edelstahlschrauben 6,5 x 65 mm

Montage Hochsicke
Holz-Unterkonstruktion
ohne Bohrspitze
Blank
Karton à 100 Stück

€ 29,04
SW8-Schrauben 4,8 x 60 mm
SW8-Schrauben 4,8 x 60 mm

Montage Hochsicke
Holz-Unterkonstruktion
mit Bohrspitze
Kupferbraun RAL 8004
Karton à 100 Stück

€ 25,04
SW8-Schrauben 4,8 x 35 mm
SW8-Schrauben 4,8 x 35 mm

Montage Tiefsicke
Holz-Unterkonstruktion
mit Bohrspitze
Kupferbraun RAL 8004
Karton à 100 Stück

€ 16,68
SW8-Schrauben 4,8 x 20 mm
SW8-Schrauben 4,8 x 20 mm

Überlappungs- / Verbindungsschraube
mit Bohrspitze
Kupferbraun RAL 8004
Karton à 100 Stück

€ 16,68
SW8-Metallschrauberklinge
SW8-Metallschrauberklinge

SW8-Systemschrauben
mit Federring
Blank
1 Stück

€ 2,38
Schrauberklinge 3/8
Schrauberklinge 3/8"

6,5 mm Edelstahlschrauben
mit Federring
Blank
1 Stück

€ 6,43
Verwenden Sie zur Befestigung der Platten unsere Systemschrauben.
Falls erforderlich, nutzen Sie zum Zuschneiden der Platten einen Knabber bzw. eine Kreis-oder Stichsäge.
  Verwenden Sie bei selbst vorgenommenen Zuschnitten unsere Reparaturfarbe zum Schutz der Schnittkante.
  Bitte beachten Sie bei der Montage, dass die Antitropf-Beschichtung beim Verlegen der Bleche nicht über die Dachlatten gezogen werden darf. Es muss darauf geachtet werden, dass der Vlies bei der Montage nicht verschmutzt wird.
Beachten Sie stets die Lager- und Montageanweisungen des Herstellers!
Für dieses Profil ist werkseitig an der Produktionsanlage eine Vorrichtung installiert, welche den Vliesstoff im oberen und unteren Bereich ca. 10cm entfernt und dadurch die Kapillarwirkung der Fasern unterbricht. Für dieses Profil ist kein Vlieslack erforderlich. Es sei denn, die Bleche werden von Ihnen bauseits zugeschnitten sodass die werkseitig behandelte Seite abgeschnitten wird. In dem Fall muss der obere und/oder untere Bereich mit Vlieslack versiegelt werden.


Unbedingt für eine ausreichende Be- und Entlüftung sorgen, damit die in der Vliesstoffbeschichtung gespeicherte Feuchtigkeit wieder austrocknen kann. Nicht unter zehn Grad Dachneigung verlegen!


Skizze
Material:verzinkter Stahl
Materialstärke:0,5 mm
Zinkauflage:275 g/m2
Profil:Trapezprofil 20/1100
Ausführung:Dach mit Antitropf
Breite:1135 mm
Nutzbreite:1100 mm
Lieferbare Längenvon 15 cm bis 900 cm
Beschichtung (Oberseite) :35 µm Mattpolyester
Farbe:Ziegelrot (ähnlich RAL 8004)
Struktur:matt, leicht gemustert
Unterseite:15 µm Polyester RAL 7035 Lichtgrau
Antitropf-Beschichtung (Unterseite) :Feuchtigkeitsaufnahme: 1100 g/m2
Gewicht (ca.):4,9 kg / m²
Befestigungsbedarf:5,5 Schrauben pro m²
Garantie:10 Jahre Garantie

An dieser Stelle zeigen wir Ihnen das meist gekaufte Zubehör und Befestigungsmaterial für Trapezblech W20/1100 Dachplatten - Antitropf - Stahl 0,5mm Beschichtung 35 µm Ziegelrot (ähnlich RAL 8004). Weiteres Befestigungsmaterial wie Edelstahlschrauben, Schrauben für Metallunterkonstruktion oder sonstiges Zubehör wie Unterspannbahnen finden Sie unter Befestigungsmaterial & Zubehör


Kalotten 26/49 für Typ W20
Kalotten 26/49 für Typ W20

Montage Hochsicke
Trapezbleche W20/1100
Kupferbraun RAL 8004
Beutel à 100 Stück

€ 30,64
Edelstahlschrauben 6,5 x 65 mm
Edelstahlschrauben 6,5 x 65 mm

Montage Hochsicke
Holz-Unterkonstruktion
ohne Bohrspitze
Blank
Karton à 100 Stück

€ 29,04
SW8-Schrauben 4,8 x 60 mm
SW8-Schrauben 4,8 x 60 mm

Montage Hochsicke
Holz-Unterkonstruktion
mit Bohrspitze
Kupferbraun RAL 8004
Karton à 100 Stück

€ 25,04
SW8-Schrauben 4,8 x 35 mm
SW8-Schrauben 4,8 x 35 mm

Montage Tiefsicke
Holz-Unterkonstruktion
mit Bohrspitze
Kupferbraun RAL 8004
Karton à 100 Stück

€ 16,68
SW8-Schrauben 4,8 x 20 mm
SW8-Schrauben 4,8 x 20 mm

Überlappungs- / Verbindungsschraube
mit Bohrspitze
Kupferbraun RAL 8004
Karton à 100 Stück

€ 16,68
SW8-Metallschrauberklinge
SW8-Metallschrauberklinge

SW8-Systemschrauben
mit Federring
Blank
1 Stück

€ 2,38
Schrauberklinge 3/8
Schrauberklinge 3/8"

6,5 mm Edelstahlschrauben
mit Federring
Blank
1 Stück

€ 6,43
Dichtungsband 2 x 12 mm
Dichtungsband 2 x 12 mm

anthrazit
Rolle 10m

€ 5,57
Profilfüller klein für Typ W20/1100
Profilfüller klein für Typ W20/1100

Traufendichtung
Trapezbleche W20/1100
Anthrazit
1 Stück

€ 2,61
Profilfüller groß für Typ W20/1100
Profilfüller groß für Typ W20/1100

Firstdichtung
Trapezbleche W20/1100
Anthrazit
1 Stück

€ 3,97
Unsere güteüberwachten Trapezbleche Profil W20 aus Stahl in 35 µm Mattpolyester Ziegelrot (ähnlich RAL 8004) (0,5 mm Materialstärke) sind leicht und schnell zu verarbeiten. Vorteile der Dachplatten sind ihr geringes Gewicht von ca. 5 kg pro Quadratmeter und die Möglichkeit diese Dachbleche bis zu 9000 mm zu produzieren.

Durch Ihre Nutzbreite von 1100 mm ist das W20 Trapezblech unsere breiteste Platte im Sortiment und man kann somit mit weniger Platten bei bestimmten Dachbreiten auskommen. Sie haben die Möglichkeit die Länge der Dachplatten im Bereich von 15 bis 900 cm zentimetergenau auszuwählen.

Die 35 µm Mattpolyester-Beschichtung in Ziegelrot (ähnlich RAL 8004) des Trapezbleches schützt das Dachblech hochwertig vor Witterungseinflüsse. Auf dieses Blech gewährt der Hersteller 10 Jahre Garantie auf Beschichtung und Durchrostung.

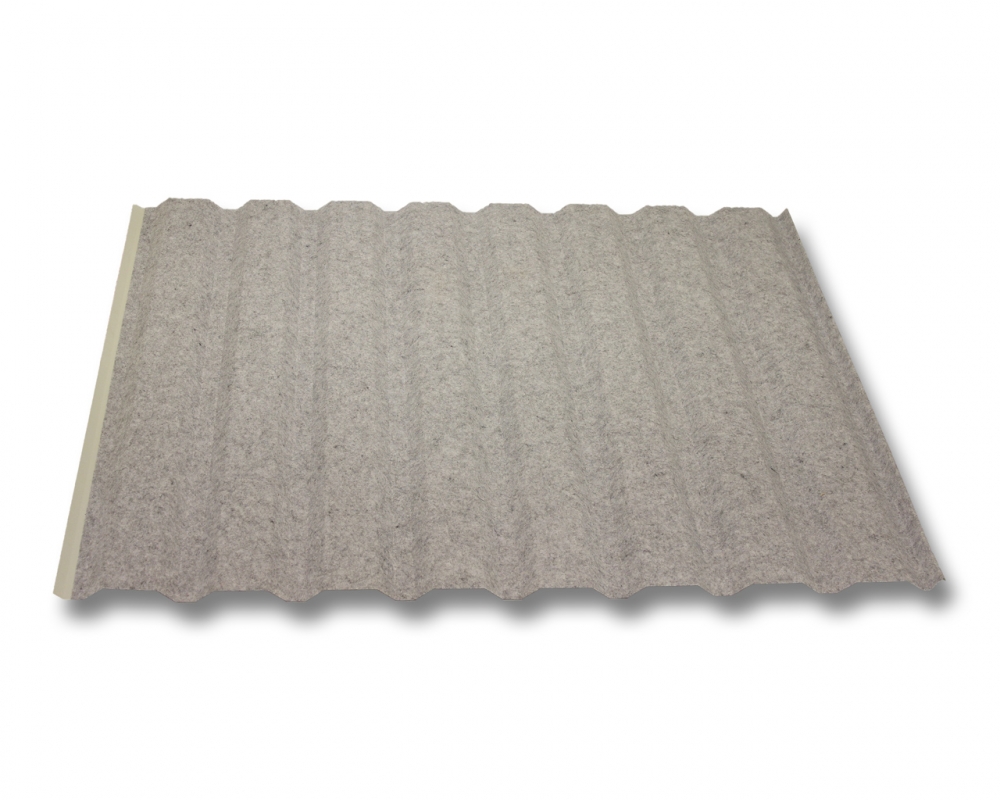

Profilbleche mit Antitropfbeschichtung, auch Antikondensvlies genannt, werden bei Gebäuden mit nicht isolierten Dächern und Kondensationsproblemen verarbeitet. Durch Temperaturunterschiede entsteht bei den Profillechen an der Unterseite Kondenswasser, welches zum herabtropfen führt. Im Frühjahr und Herbst sieht man bei offenen Gebäuden oft das Problem der Schwitzwasserbildung an der Unterseite der Profilbleche. Die Vliesstoffbeschichtung ist in der Lage diese Feuchtigkeit 1100g/qm aufzunehmen und nach Temperaturausgleich wieder langsam an die Umgebung zurückzugeben. Voraussetzung dafür ist eine entsprechende Luftzirkulation, d. h. das Gebäude darf nicht völlig geschlossen sein. Weiterhin wirkt das Antitropfvlies entdröhnend, das bedeutet weniger Geräuschentwicklung bei Regen und Hagel.

Der Vliesstoff wird werkseitig im oberen und unteren Bereich ca. 10cm entfernt. Dies ist wichtig damit der Vliesstoff kein Regenwasser aufnehmen kann.

Werden die Profilbleche bauseitig geschnitten, müssen diese zum Beispiel mit unserem separat erhältlichen Vlieslack nachbehandelt werden um den Vlies wieder zu sättigen.

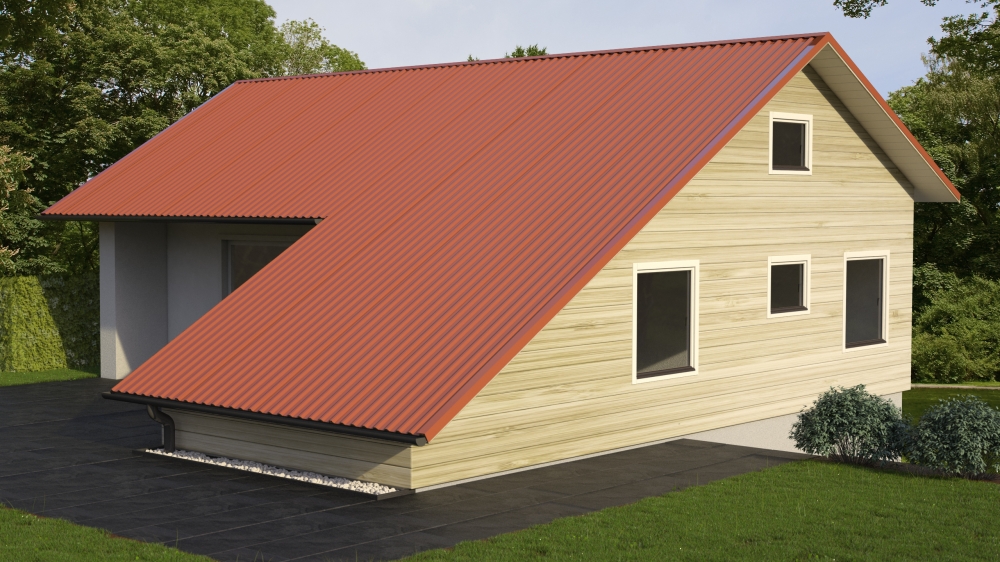

Die Trapezbleche eignen sich zur Neueindeckung ebenso gut, wie zur Sanierung alter Dachflächen. Die Haupteinsatzgebiete dieser Dachbleche sind die Verarbeitung, auf Hallendächern, Carports, Garagen oder Unterständen. Das Dachblech W20 in 35 µm Mattpolyester Ziegelrot (ähnlich RAL 8004) (0,5 mm Materialstärke) kann auch als Wandblech genutzt werden.
