Wichtiger Hinweis! Für dieses Produkt wird weiteres Befestigungsmaterial benötigt, welches nicht automatisch im Produkt enthalten ist. Sie finden das Befestigungsmaterial weiter unten im Tab "Befestigung", oder Sie benutzen gleich unser Flächenplaner um den Bedarf an Platten, sowie Zubehör und Befestigung zu berechnen!. Einfacher geht es nicht!
Montage mit Kalotten und verzinkten Schrauben. Die Kalotte oben auf die Platte legen und die selbstbohrende Schraube durch die Kalotte mit der Unterkonstruktion verschrauben.Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. |
Montage mit Kalotten und Edelstahlschrauben nach DIN EN 1090! Die Trapezbleche unbedingt vorher Vorbohren! Die Kalotte oben auf die Platte legen und die Edelstahlschraube durch die Kalotte mit der Unterkonstruktion verschrauben. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. |
Montage mit verzinkten Schrauben in der Tiefsicke. Die Platten werden im Wellental (Tiefsicke) durch selbstbohrende verzinkte Schrauben mit der Unterkonstruktion verschraubt. Die Platten müssen nicht vorgebohrt werden. Die nebeneinander liegenden Platten werden an der Überlappung durch SW8-Schrauben 4,8 x 20 mm miteinander verschraubt. |
Alle Angaben sind unverbindliche Richtwerte und können je nach Wind- , Schneelast oder statische Berechnungen (Befestigungsmittelnachweis / Verlegeplan) abweichen. Fragen Sie ggf. Ihr Statiker |
Verwenden Sie zur Befestigung der Platten unsere Systemschrauben. |
Falls erforderlich, nutzen Sie zum Zuschneiden der Platten einen Knabber bzw. eine Kreis-oder Stichsäge. |
Verwenden Sie bei selbst vorgenommenen Zuschnitten unsere Reparaturfarbe zum Schutz der Schnittkante. |
Beachten Sie stets die Lager- und Montageanweisungen des Herstellers! |

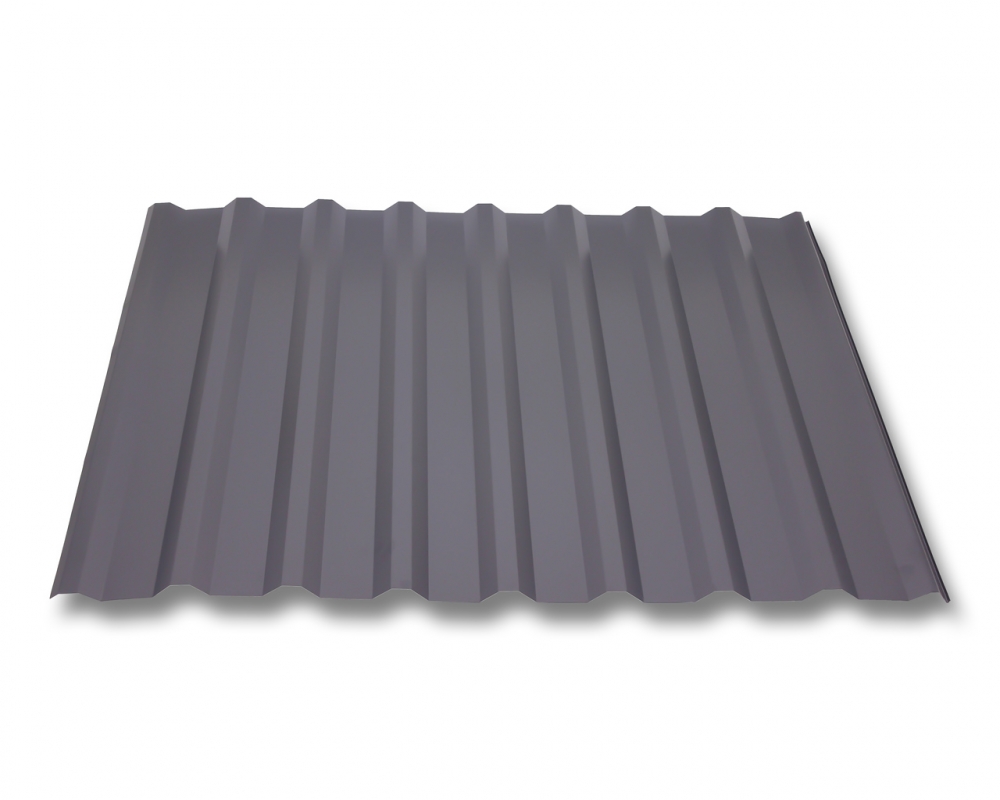

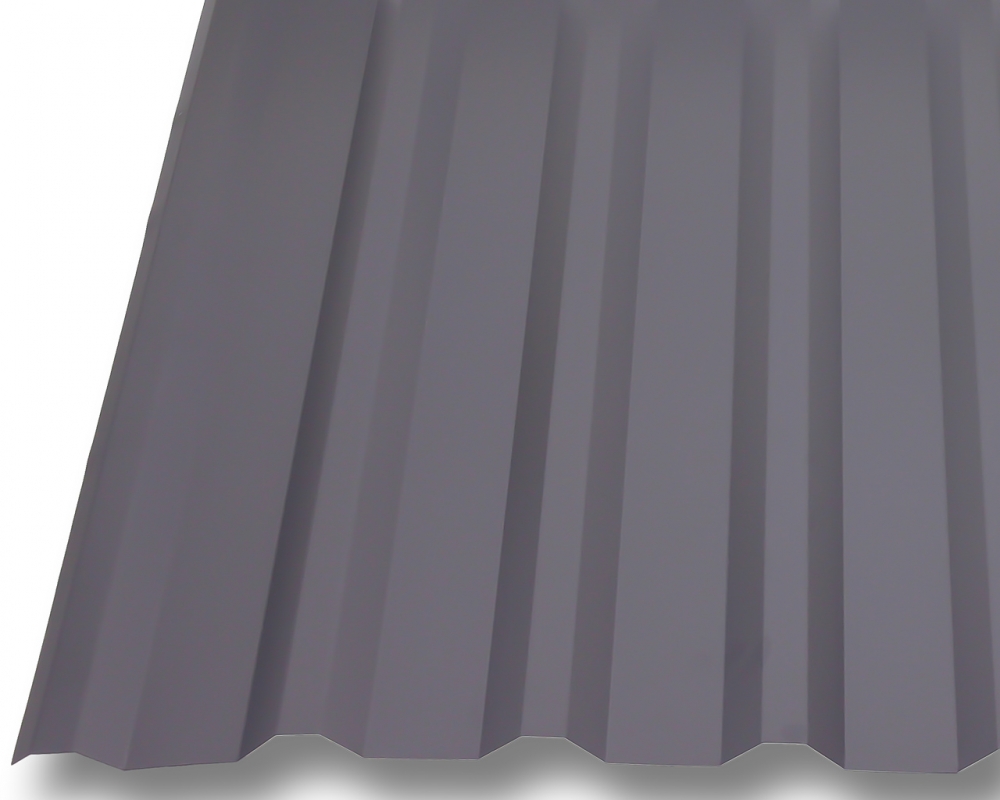

An dieser Stelle zeigen wir Ihnen das meist gekaufte Zubehör und Befestigungsmaterial für Trapezblech W20/1100 Dachplatten Stahl 0,5mm Beschichtung 35 µm Dunkelgrau (ähnlich RAL 7024). Weiteres Befestigungsmaterial wie Edelstahlschrauben, Schrauben für Metallunterkonstruktion oder sonstiges Zubehör wie Unterspannbahnen finden Sie unter Befestigungsmaterial & Zubehör
